法蘭/對夾V型球閥
參數
- 閥座304+PTFE/316+PTFE
- 彈簧17-7PH或Inconel
- O型圈氟橡膠
- 填料PTFE
- 球表面硬化處理鍍硬鉻/氮化
適用領域
工業過程自控系統中
水/油/汽/固體顆粒/懸浮
產品介紹

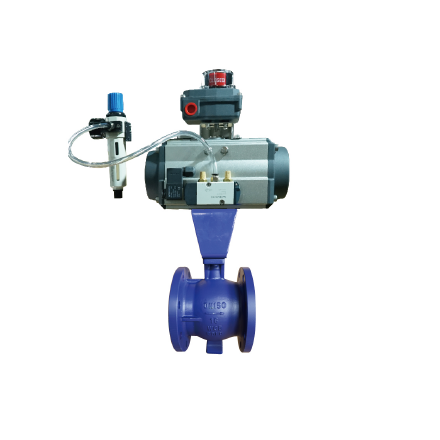

V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，本球閥可安裝于設備或管道上，打開或關閉流道，控制介質流動。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
產品規格 DN15-DN250 公稱壓力 PN10~40 殼體壓力測試 公稱壓力*1.5MPa 密封測試壓力 0.56MPa 閥座密封等級標準 V級 適用的介質 液體或氣體介質 適用溫度范圍 -29℃——+200℃ -
在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流 道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關 兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
-
DN L1 PN10 PN16 PN25 PN40 對夾V球
PN16/25法蘭V球
PN16/25/40φD1 n-φh φD1 n-φh φD1 n-φh φD1 n-φh DN15 - 102 65 4-14 65 4-14 65 4-14 65 4-14 DN20 50 102 75 4-14 75 4-14 75 4-14 75 4-14 DN25 50 102 85 4-14 85 4-14 85 4-14 85 4-14 DN32 60 102 100 4-18 100 4-18 100 4-18 100 4-18 DN40 60 114 110 4-18 110 4-18 110 4-18 110 4-18 DN50 75 124 125 4-18 125 4-18 125 4-18 125 4-18 DN65 85 145 145 8-18 145 8-18 145 8-18 145 8-18 DN80 100 165 160 8-18 160 8-18 160 8-18 160 8-18 DN100 115 194 180 8-18 180 8-18 190 8-22 190 8-22 DN125 129 194 210 8-18 210 8-18 220 8-26 220 8-26 DN150 160 229 240 8-22 240 8-22 250 8-26 250 8-26 DN200 200 243 295 8-22 295 12-22 310 12-26 320 12-30 DN250 240 279 350 12-22 355 12-26 370 12-30 385 12-33
