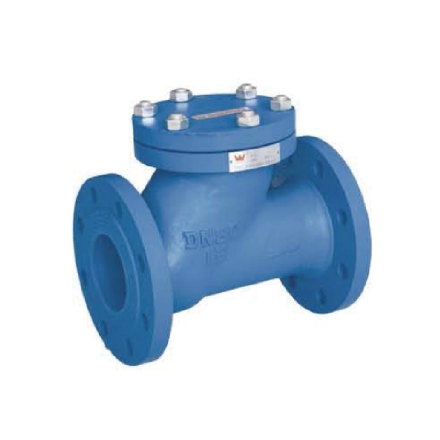

法蘭球形止回閥
參數
- 閥體球墨鑄鐵、碳鋼
- 閥蓋球墨鑄鐵、碳鋼
- 球體碳鋼+丁腈橡膠
適用領域
自來水供應系統、石油化工行業
污水處理系統以及暖通空調系統等
產品介紹
閥瓣為球體，外表層硫化橡膠，閥瓣在介質的作用下在滑道上作上下滾動，從而達到啟閉的作用。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN16~40 強度試驗 公稱壓力*1.5MPa 氣密封試驗 公稱壓力*1.5MPa -
1.閥體采用全水流通道設計，流量大、流阻系數非常小。
2.由于閥體內腔不易積存雜物，特別適用于介質中雜質含量高管網。結構稍加改動，可作為污水專用吸水底閥使用，防堵塞。
-
DN L1 PN10 PN16 φD1 n-φh φD1 n-φh DN50 206 125 4-18 125 4-18 DN65 220 145 8-18 145 8-18 DN80 245 160 8-18 160 8-18 DN100 270 180 8-18 180 8-18 DN125 310 210 8-18 210 8-18 DN150 360 240 8-22 240 8-22 DN200 405 295 8-22 295 12-22 DN250 440 350 12-22 355 12-26 DN300 450 400 12-22 410 12-26
